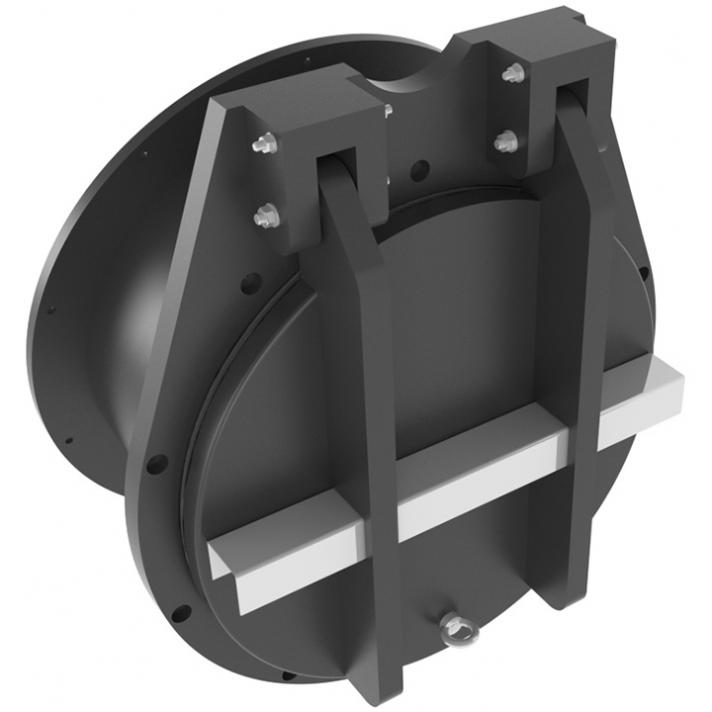

HADE PE-HD klapka se svislým nebo šikmým talířem
DN 150-2000

Popis

Měkkotěsnicí klapka se svislým nebo šikmým talířem
Brání zpětném zaplavení odvodňovacích stok a potrubí
Šikmý talíř umožňuje instalaci pod vodní hladinu nebo do vlnící se hladiny
Otevírá i při malém rozdílu tlaků vody
Princip těsnění zabraňuje přimrznutí talíře k tělesu klapky
Nízká hmotnost oproti klapkám z oceli a litiny
Na poptávku: provedení obdélníkové, čtvercové či jiné průřezy, vyšší DN
Použití

Užitková a odpadní voda při okolní teplotě: -50°C až +70°C
Pracovní přetlak:
- trvale: max. 0,01 MPa (1m v.s.)
- do 72 hodin: max. 0,05 MPa (5m v.s.)
Materiály hlavních dílů

Těleso, kotevní deska, závěs a talíř: PE-HD
Čep závěsu a výztuže talíře: korozivzdorná ocel 1.4401 (17% Cr)
Těsnění talíře: pryž EPDM
Těsnění na stěnu: pryž NEOPREN
Přílohy

attach Katalogový list - 096.HADE_PTK-G.pdf
attach Katalogový list - 097.HADE_PTK-A.pdf
attach Katalogový list - 098.HADE_PTK-P,PTK-BS.pdf
attach Katalogový list - 099.HADE_PTK-F.pdf
attach Katalogový list - 100.HADE_PWK-F.pdf
VÝBĚR PRODUKTU
Výrobky můžete filtrovat dle parametrů
NoFilter
Klapka koncová HADE PTK-G se svislým talířem - montáž na kolmou betonovou stěnu
Objednací čísloDNPN
0000015PTKG000150  POPTAT
0000020.PTKG000200  POPTAT
0000025.PTKG000250  POPTAT
0000030.PTKG000300  POPTAT
0000040.PTKG000400  POPTAT
0000050.PTKG000500  POPTAT
0000060.PTKG000600  POPTAT
0000070.PTKG000700  POPTAT
0000080.PTKG000800  POPTAT
0000090.PTKG000900  POPTAT
0000100.PTKG0001000  POPTAT
0000110.PTKG0001100  POPTAT
0000120.PTKG0001200  POPTAT
0000130.PTKG0001300  POPTAT
0000140.PTKG0001400  POPTAT
0000150.PTKG0001500  POPTAT
0000160.PTKG0001600  POPTAT
0000180.PTKG0001800  POPTAT
0000200.PTKG0002000  POPTAT

Klapka koncová HADE PTK-A se šikmým talířem - montáž na kolmou betonovou stěnu
Objednací čísloDNPN
0000015.PTKA000150  POPTAT
0000020.PTKA000200  POPTAT
0000025.PTKA000250  POPTAT
0000030.PTKA000300  POPTAT
0000040.PTKA000400  POPTAT
0000050.PTKA000500  POPTAT
0000060.PTKA000600  POPTAT
0000070.PTKA000700  POPTAT
0000080.PTKA000800  POPTAT
0000090.PTKA000900  POPTAT
0000100.PTKA0001000  POPTAT
0000110.PTKA0001100  POPTAT
0000120.PTKA0001200  POPTAT
0000140.PTKA0001400  POPTAT
0000150.PTKA0001500  POPTAT
0000160.PTKA0001600  POPTAT
0000180.PTKA0001800  POPTAT
0000200.PTKA0002000  POPTAT

Klapka koncová HADE PTK-P montáž na PVC/PE-HD potrubí
Objednací čísloDNPN
0000016.PTKP000   POPTAT
0000020.PTKP000   POPTAT
0000025.PTKP000   POPTAT
0000031.PTKP000   POPTAT
0000040.PTKP000   POPTAT
0000050.PTKP000   POPTAT
0000060.PTKP000   POPTAT

Klapka koncová HADE PTK-BS montáž na betonové/ocelové potrubí
Objednací čísloDNPN
0000015.PTKPTES150  POPTAT
0000020.PTKPTES200  POPTAT
0000025.PTKPTES250  POPTAT
0000030.PTKBS00300  POPTAT
0000040.PTKBS00400  POPTAT
0000050.PTKBS00500  POPTAT
0000060.PTKBS00600  POPTAT
0000070.PTKBS00700  POPTAT
0000080.PTKBS00800  POPTAT
0000090.PTKBS00900  POPTAT
0000100.PTKBS001000  POPTAT
0000120.PTKBS001200  POPTAT
0000140.PTKBS001400  POPTAT
0000150.PTKBS001500  POPTAT
0000160.PTKBS001600  POPTAT
0000180.PTKBS001800  POPTAT
0000200.PTKBS002000  POPTAT

Klapka koncová HADE PTK-F se šikmým talířem - montáž na přírubu
Objednací čísloDNPN
0000015.PTKF00015010 POPTAT
0000020.PTKF00020010 POPTAT
0000025.PTKF00025010 POPTAT
0000030.PTKF00030010 POPTAT
0000040.PTKF00040010 POPTAT
0000050.PTKF00050010 POPTAT
0000060.PTKF00060010 POPTAT
0000070.PTKF00070010 POPTAT
0000080.PTKF00080010 POPTAT
0000090.PTKF00090010 POPTAT
0000100.PTKF000100010 POPTAT
0000110.PTKF000110010 POPTAT
0000120.PTKF000120010 POPTAT
0000130.PTKF000130010 POPTAT
0000140.PTKF000140010 POPTAT
0000150.PTKF000150010 POPTAT
0000160.PTKF000160010 POPTAT
0000180.PTKF000180010 POPTAT
0000200.PTKF000200010 POPTAT

Klapka koncová HADE PWK-F se šikmým talířem - montáž na přírubu tlakového potrubí
Objednací čísloDNPN
0000015.PWKF00015010 POPTAT
0000020.PWKF00020010 POPTAT
0000025.PWKF00025010 POPTAT
0000030.PWKF00030010 POPTAT
0000040.PWKF00040010 POPTAT
0000050.PWKF00050010 POPTAT
0000060.PWKF00060010 POPTAT
0000070.PWKF00070010 POPTAT
0000080.PWKF00080010 POPTAT
0000090.PWKF00090010 POPTAT
0000100.PWKF000100010 POPTAT
0000110.PWKF000110010 POPTAT
0000120.PWKF000120010 POPTAT
0000130.PWKF000130010 POPTAT
0000140.PWKF000140010 POPTAT
0000150.PWKF000150010 POPTAT
0000160.PWKF000160010 POPTAT
0000180.PWKF000180010 POPTAT
0000200.PWKF000200010 POPTAT
