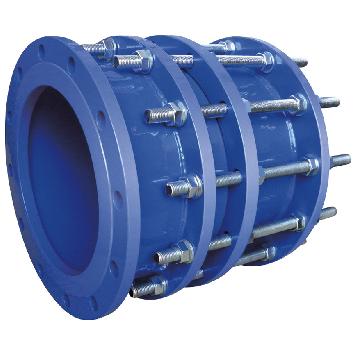

F4 (typ VAF) montážní vložka
DN 50-1400 PN 6/10/16

Popis

Montážní vložka s jednostranně průchozími svorníky
Snadná montáž a demontáž
Vyrovnání drobných odchylek stavebních délek a úhlových odchylek
Přenos osových sil v potrubí
Možnost atypických délek a provedení na požadavek zákazníka
Připojovací rozměry přírub PN 6/10/16 podle EN 1092-1
Použití

Pitná a surová voda: max 70°C
Pracovní přetlak: max. 1,0 MPa (PN 6, PN 10), max. 1,6 MPa (PN 16)
Materiály hlavních dílů

Tělesa a posuvná příruba – ocel St3S
Těsnění – EPDM či NBR
Spojovací materiál – pozinkovaná ocel nebo nerez, event. nakluznění PowerTorque
Povrchová úprava – modrý práškový epoxid, min 250 µm
Přílohy

attach Montážní vložka F4 DN50-1400 CZ katalog.pdf
Reference

Výměna strojního vybavení ČS Vidoule
Výměna vybavení a regulačního uzávěru na ČS Strážovská
VÝBĚR PRODUKTU
Výrobky můžete filtrovat dle parametrů
NoFilter
Montážní vložka VAF s jednostranně průchozími závitovými tyčemi PN 6-40
Objednací čísloDNPNStavební délka L (mm)Kompenzace (mm)Šrouby/matky
VAF200P1020010350+-25pozinek POPTAT
VAF200P1620016350+-25pozinek POPTAT
VAF250P1025010350+-25pozinek POPTAT
VAF250P1625016375+-25pozinek POPTAT
VAF300P1030010350+-25pozinek POPTAT
VAF300P1630016375+-25pozinek POPTAT
VAF350P1035010350+-25pozinek POPTAT
VAF350P1635016425+-25pozinek POPTAT
VAF400P1040010375+-25pozinek POPTAT
VAF400P1640016425+-25pozinek POPTAT
VAF450P1045010375+-25pozinek POPTAT
VAF450P1645016425+-25pozinek POPTAT
VAF500P1050010375+-25pozinek POPTAT
VAF500P1650016450+-25pozinek POPTAT
VAF600P1060010400+-25pozinek POPTAT
VAF600P1660016475+-25pozinek POPTAT
VAF700P1070010400+-25pozinek POPTAT
VAF700P1670016475+-25pozinek POPTAT
VAF800P1080010450+-25pozinek POPTAT
VAF800P1680016525+-25pozinek POPTAT
VAF900P1090010450+-25pozinek POPTAT
VAF1000P10100010475+-25pozinek POPTAT
VAF1000P16100016550+-25pozinek POPTAT
Z - rozsah stavitelnosti - vzdálenost, o kterou lze prodloužit/zkrátit střední stavební délku L
