ZETA šoupátko nožové
DN 50-1400

Popis

Oboustranně těsnicí mezipřírubové nožové šoupátko
Možnost instalace jako koncové armatury
Nůže se pohybuje mezi integrovanými stíracími lištami, které ho při manipulaci čistí
Připojovací rozměry dle EN 1092-2
Stavební délka dle EN 558 řada 20 (dříve K1)
Použití

Kaly, odpadní a užitková voda, neagresivní kapaliny: max. 50°C
Pracovní přetlak: v závislosti na DN max. 1,0...0,2 MPa (DN 50...1400)
Materiály hlavních dílů

Díly tělesa: šedá litina EN-GJL-250 (GG-25)
Nůž: korozivzdorná ocel 1.4571 (17% Cr, 12%Ni, 2% Mo) pro DN 50...150; 1.4301 (17% Cr) pro DN 200...1400
Vřeteno: korozivzdorná ocel 1.4057 (17% Cr)
U-těsnění, příčné těnění: pryž NBR
Vřetenová matice: mosaz
Ruční kolo: uhlíková ocel
Těžká protikorozní ochrana epoxidem dle GSK
Přílohy

attach Katalogový list - 048.ZETA.pdf
attach Katalogový list - 049.ZETA_prevod_s_kolem.pdf
attach Katalogový list - 050.ZETA_prevod_pro_ROTAG.pdf
attach Katalogový list - 051.ZETA_rychlouzaviraci.pdf
attach Katalogový list - 052.ZETAcontrol.pdf
VÝBĚR PRODUKTU
Výrobky můžete filtrovat dle parametrů
NoFilter
Šoupátko nožové ZETA s ručním kolem, nůž korozivzdorná ocel A2 PN 10
Objednací čísloDNPNStavební délka L (mm)
77200802001060 POPTAT
77200902501068 POPTAT
77201003001078 POPTAT
77201103501078 POPTAT
772012040010102 POPTAT
772014050010127 POPTAT
772015060010154 POPTAT

Šoupátko nožové ZETA s převodem, nůž korozivzdorná ocel A2 PN 10
Objednací čísloDNPNStavební délka L (mm)
772116570010165 POPTAT
772136570010165 POPTAT
772117580010190 POPTAT
772137580010190 POPTAT
772118590010203 POPTAT
772138590010203 POPTAT
7721195100010216 POPTAT
7721395100010216 POPTAT
0003330.0003050120010254 POPTAT
0003330.0003150120010254 POPTAT
0003330.0042050140010279 POPTAT
0003330.0042150140010279 POPTAT

Šoupátko nožové ZETA s ručním kolem, nůž korozivzdorná ocel A4 PN 10
Objednací čísloDNPNStavební délka L (mm)
7720220501043 POPTAT
7720230651046 POPTAT
7720240801046 POPTAT
77202501001052 POPTAT
77202601251056 POPTAT
77202701501056 POPTAT
77202802001060 POPTAT
77202902501068 POPTAT
77203003001078 POPTAT
77203103501078 POPTAT
772032040010102 POPTAT
772034050010127 POPTAT
772035060010154 POPTAT

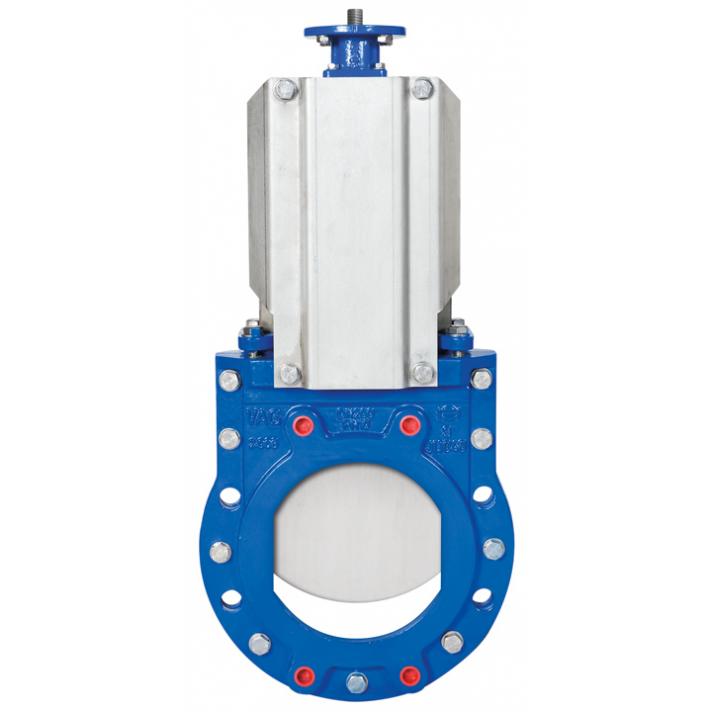

Šoupátko nožové ZETA s přípravou pro elektropohon, nůž korozivzdorná ocel A2 PN 10
Objednací čísloDNPNStavební délka L (mm)
77210802001060 POPTAT
77210902501068 POPTAT
77211003001078 POPTAT
77211103501078 POPTAT
772112040010102 POPTAT
772114050010127 POPTAT
772115060010154 POPTAT

Šoupátko nožové ZETA s přípravou pro elektropohon, nůž korozivzdorná ocel A4 PN 10
Objednací čísloDNPNStavební délka L (mm)
7721220501043 POPTAT
7721230651046 POPTAT
7721240801046 POPTAT
77212501001052 POPTAT
77212601251056 POPTAT
77212701501056 POPTAT
77212802001060 POPTAT
77212902501068 POPTAT
77213003001078 POPTAT
77213103501078 POPTAT
772132040010102 POPTAT
772134050010127 POPTAT
772135060010154 POPTAT

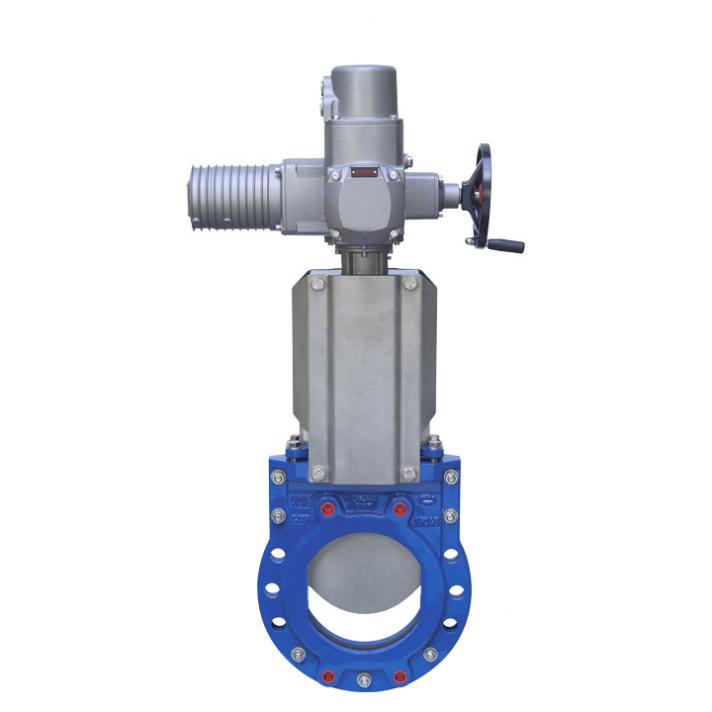

Šoupátko nožové ZETA s elektropohonem PN 10
JEN KATALOG
Šoupátko nožové ZETA s přípravou pro pneupohon, nůž korozivzdorná ocel A2 PN 10
Objednací čísloDNPNStavební délka L (mm)
77220802001060 POPTAT
77220902501068 POPTAT
77221003001078 POPTAT
77221103501078 POPTAT
772212040010102 POPTAT
772214050010127 POPTAT
772215060010154 POPTAT

Šoupátko nožové ZETA s přípravou pro pneupohon, nůž korozivzdorná ocel A4 PN 10
Objednací čísloDNPNStavební délka L (mm)
7722220501043 POPTAT
7722230651046 POPTAT
7722240801046 POPTAT
77222501001052 POPTAT
77222601251056 POPTAT
77222701501056 POPTAT
77222802001060 POPTAT
77222902501068 POPTAT
77223003001078 POPTAT
77223103501078 POPTAT
772232040010102 POPTAT
772234050010127 POPTAT
772235060010154 POPTAT

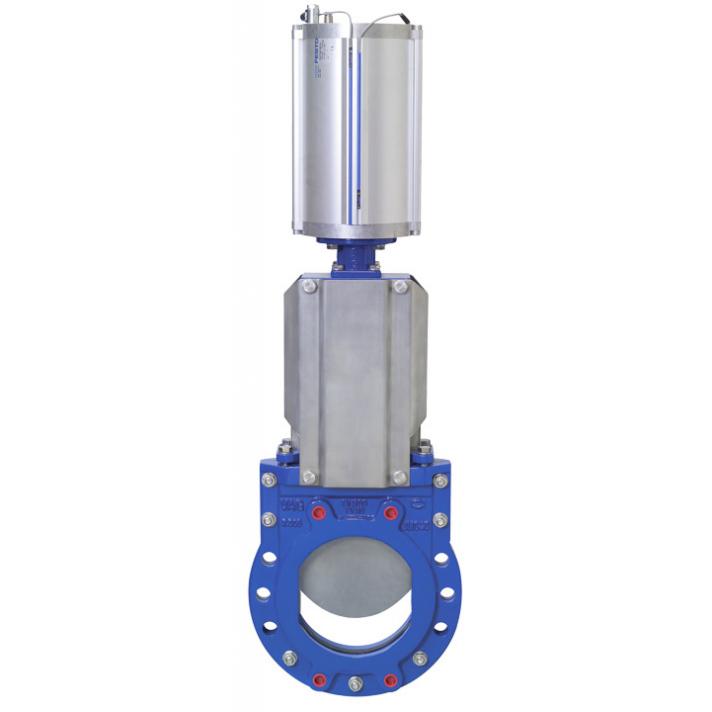

Šoupátko nožové ZETA s pneupohonem PN 10
JEN KATALOG

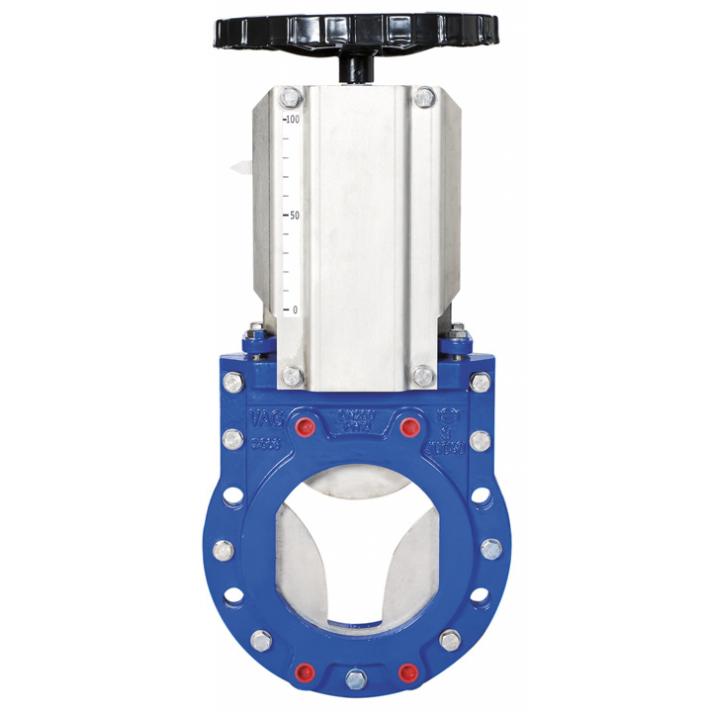

Šoupátko nožové ZETA control s regulační clonou PN 10
Objednací čísloDNPNStavební délka L (mm)
77202591001052 POPTAT
77202691251056 POPTAT
77202791501056 POPTAT
77202892001060 POPTAT
77202992501068 POPTAT
77203093001078 POPTAT
77203193501078 POPTAT
772032940010102 POPTAT
772034950010127 POPTAT
772035960010154 POPTAT
